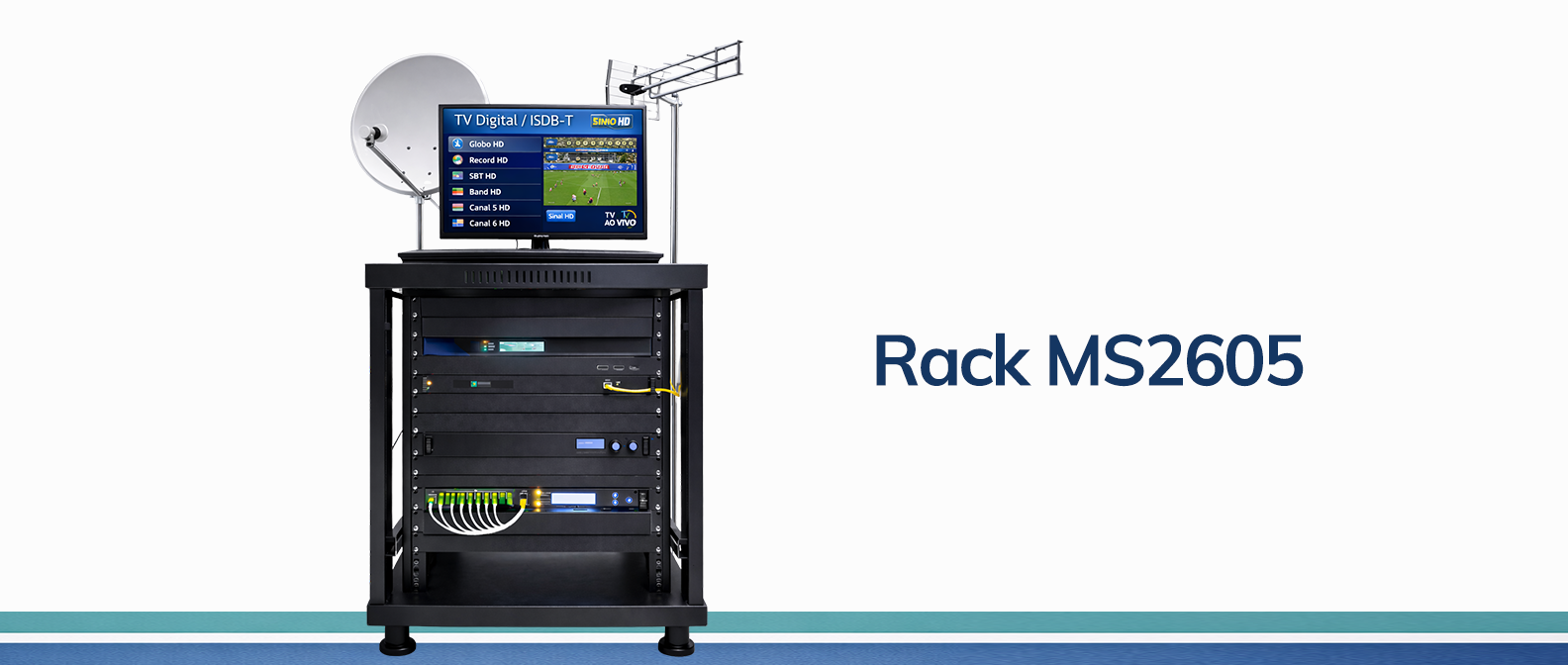

Rack TV Digital MS2605
- Sistema Profissional para Distribuição Coletiva de TV Digital via Fibra Óptica 1550nm -
O Rack TV por Fibra MS2605 é uma solução completa de headend óptico desenvolvida para
recepção, processamento e distribuição coletiva de sinais de TV digital terrestre e satelital
através de fibra óptica 1550nm. Projetado para operação contínua 24/7, oferece estabilidade de
sinal, alta performance óptica e organização técnica profissional, sendo ideal para aplicações
residenciais e corporativas.
Especificações Técnicas
Entrada de Sinal
• Satélite (Banda Ku): faixa 950 ~ 2150 MHz, compatível com LNB Universal.
• Terrestre (UHF Digital): faixa 470 ~ 698 MHz, padrão ISDB-T.
Modulador ISDB-T – 6 Portadoras
• Até 6 canais digitais configuráveis
• Modulação ISDB-T
• Ajuste de frequência por canal
• Alta estabilidade de portadora
• Gerenciamento por painel frontal ou interface de configuração
IRD 16 TP
• Recepção satelital digital
• Compatível com múltiplos transponders
• Saída AV / ASI / IP (conforme configuração)
• Alta estabilidade de recepção
Transmissor Óptico 1550nm
• Comprimento de onda: 1550nm
• Laser DFB de alta estabilidade
• Controle de nível RF
• Alta linearidade
• Conector óptico padrão SC/APC
EDFA – 8 Portas
• Amplificação óptica 1550nm
• 8 saídas ópticas independentes
• Conectores SC/APC
• Alta potência de saída
• Baixo ruído óptico
• Monitoramento via display digital
5. Distribuição Óptica
• Fibra monomodo
• Compatível com redes FTTH internas
• Topologia estrela
• Alimentação de múltiplos blocos ou torres
• Ideal para backbone óptico predial
6. Alimentação Elétrica
• Tensão: 110 / 220V (Bivolt automático)
• Frequência: 50 / 60 Hz
• Operação contínua 24/7
7. Diferenciais Técnicos
• Sistema headend centralizado
• EDFA com 8 portas para maior capacidade de distribuição
• Alta estabilidade óptica
• Ideal para integração com rede FTTH de ISPs
• Redução de perdas em longas distâncias
• Solução escalável e profissional
Principais Vantagens
• Solução 100% digital para distribuição coletiva via RF
• Permite inserção de canal próprio (HDMI)
• Ideal para retrofit de sistemas MATV existentes
• Custo otimizado comparado a sistemas ópticos
• Instalação simplificada e rápida implementação
Ideal Para:
• Agrega serviço de TV à rede FTTH do provedor
• Valoriza o empreendimento
• Reduz antenas individuais por unidade
• Padroniza a distribuição de sinal
• Sistema robusto e confiável
A solução MS2604 acompanha:
• Filtro ISDB-T
• Antena UHF
• Antena Banda Ku
• Modulador ISDB-T – 6 Portadoras
• IRD 16 TP (Receptor Satelital Profissional)
• Transmissor Óptico 1550nm
• EDFA 8 Portas
